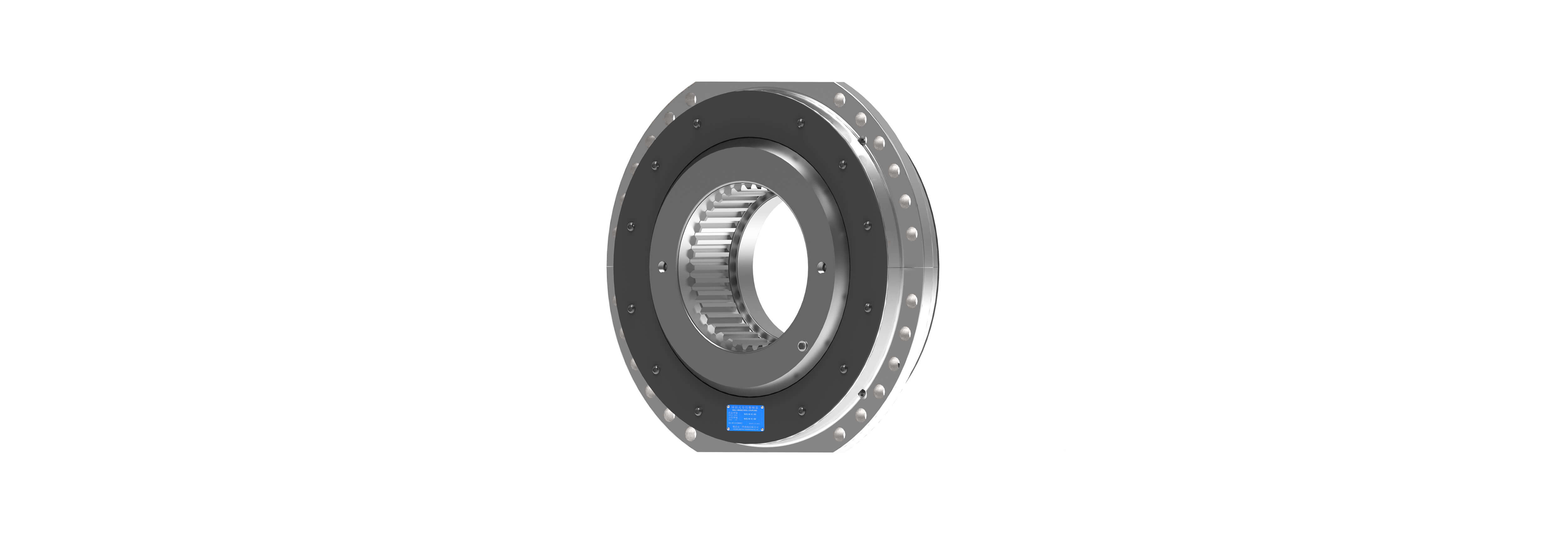

球铰式卷筒联轴器

    乐清三丰传动开发的WZL系列球铰式卷筒联轴器是当今国际上最先进理想的卷筒联轴器,拥有多项自主知识产权。该系列产品积木化式结构的各部件厚实耐用,径向承受载荷大,传递转矩大,正常使用磨损小,可靠性高,无安全失效之忧,因此无需像其它老式产品使用寿命以指针对照。包裹在球面之间的特殊键转动灵活且转动幅度较大,便于安装调试,该系列产品广泛应用于高级别的起重设备,也可适用于其它类似机械设备,是替代鼓形齿式和鼓形滚子式卷筒联轴器的理想产品。

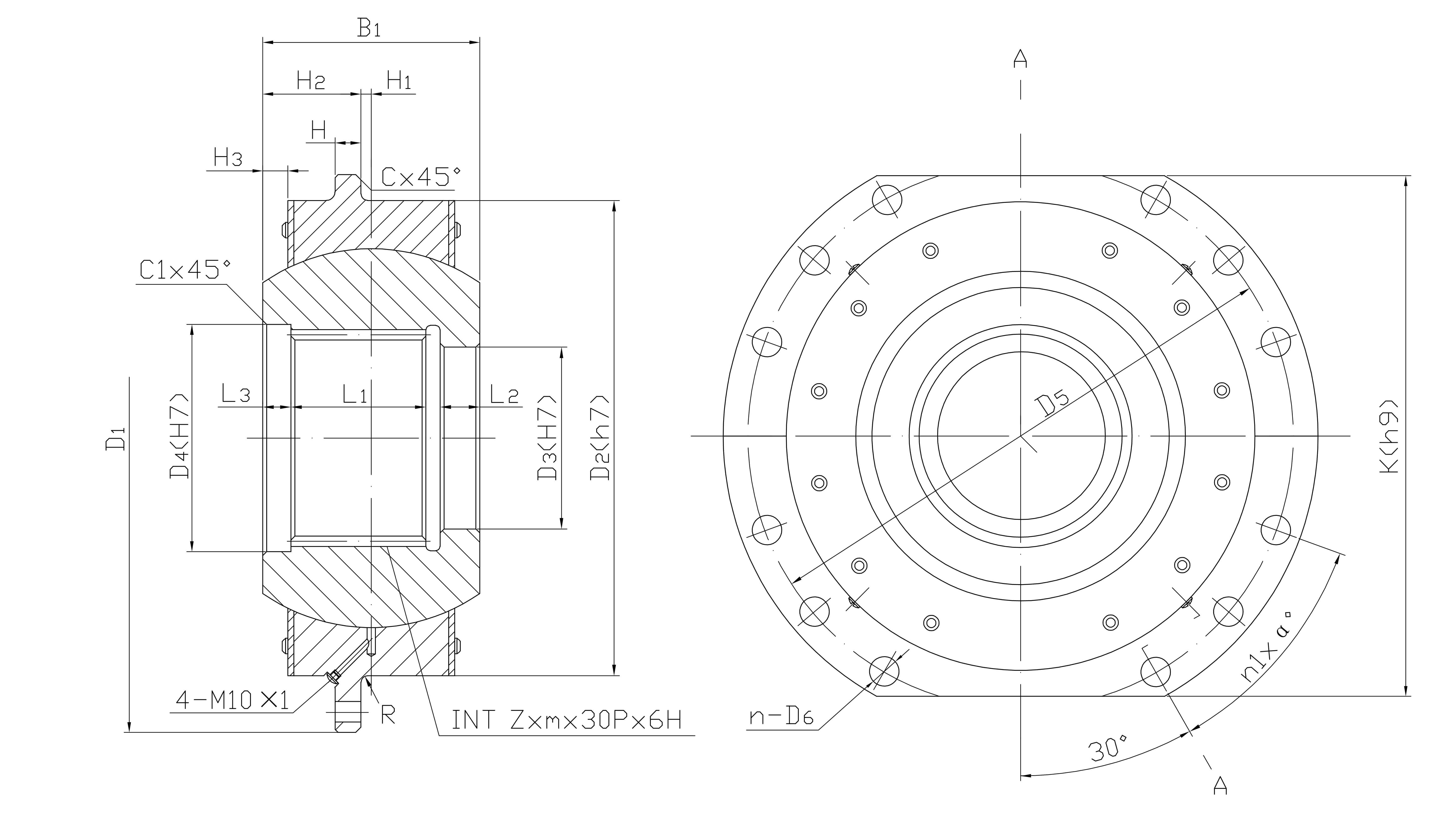

WZL系列尺寸对照图

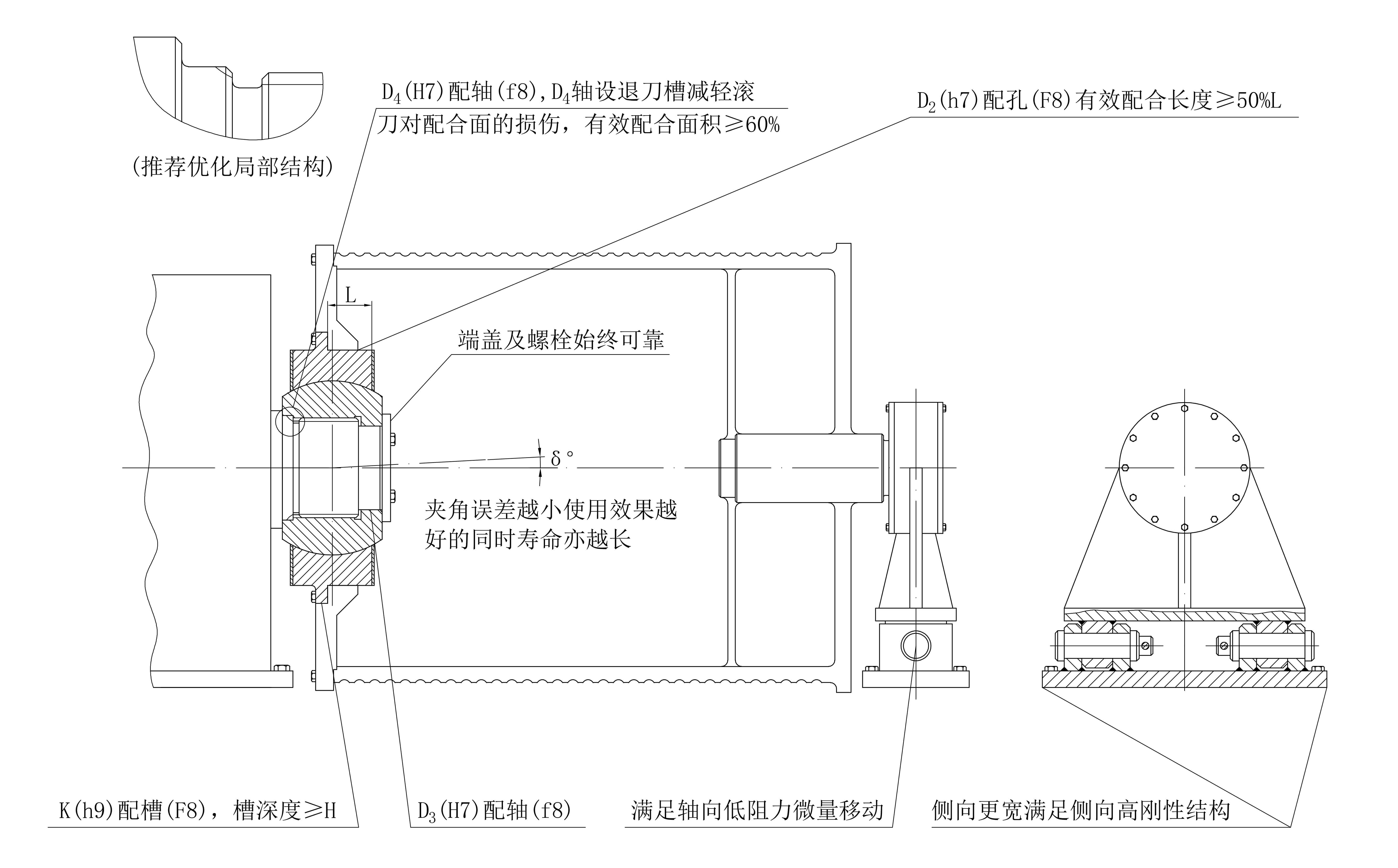

WZL系列使用示意图

WZL系列规格性能表



型号  WZL01 WZL02 WZL03 WZL04 WZL05 WZL06 WZL07 WZL08 WZL09 WZL10 WZL11 WZL12 WZL13 WZL14 WZL15 WZL16 WZL17 WZL18
工作级别·许用转矩(kN.m) M3 6.4 9.4 14 17.5 22 27 44 66 89 138 212 308 395 520 650 830 1152 1550
M4 5.7 8.4 12.4 15.5 19.5 24 39 58.5 79 122 188 274 352 463 578 730 1025 1380
M5 5.1 7.4 11 13.5 17 21 34.5 52 70 109 167 243 312 411 514 656 910 1225
M6 4.5 6.6 9.9 12 15.5 19 31 46.5 63 98 150 216 277 369 462 589 818 1085
M7 4.1 5.9 8.8 11 13.5 17 27.5 41.5 56 87 133 194 249 328 410 523 726 977
M8 3.55 5.25 7.8 9.8 12 15 24.5 37 50 77 118 172 221 291 364 465 645 868
 INT Zxmx30Px6H (GB/T3478.1)   15Z  x    3m 18Z  x    3m 22Z  x    3m 27Z  x    3m 18Z  x    5m 22Z  x    5m 26Z  x    5m 30Z  x    5m 34Z  x    5m 38Z  x    5m 26Z  x    8m 30Z  x    8m 34Z  x    8m 38Z  x    8m 44Z  x    8m 50Z  x    8m 44Z  x    10m 56Z  x    10m
K(h9) 250 280 300 320 340 360 400 450 500 530 580 600 640 700 760 860 1020 1100
B1 80 84 92 97 127 137 157 167 182 192 207 222 237 262 287 352 410 430
D1 300 320 340 360 380 400 450 500 550 580 650 680 710 780 850 950 1120 1200
D2(h7) 190 200 220 240 260 280 340 380 420 450 530 560 600 670 730 840 975 1055
D3(H7) 40 50 60 70 80 100 120 140 160 180 190 220 250 280 320 360 400 540
D4(H7) 50 60 70 85 100 120 140 160 180 200 222 254 286 318 366 420 460 580
D5 260 280 300 320 340 360 400 450 500 530 600 630 660 730 800 900 1055 1135
H 12 15 20 25 30 40 55 60 70
H1 3 4 5 6 7 8 9 10 15 25
H2 37 39 43 44.5 59.5 63.5 73.5 77.5 85 90 96.5 104 111 123 135 166 190 190
H3 2 2.5 3.5 4.5 5.5 6 7 7.5 8 9.5 11 12 13 17 18
L1 30 35 40 50 55 70 75 85 95 105 120 135 150 170 220 260 270
L2 18 22 25 30 35 40 45 55 60
L3 22 37 52 65 70
n-D6 8-Ø14 8-Ø18.5 12-Ø23 24-Ø23 24-Ø27.5 24-Ø31
螺栓 M12 M16 M20 M24 M27
n1xα° 1x40 2x20 5x10
R 1.6 2 2.5 3 4
C 1 1.5 2 2.5
C1 1.6 2 2.5 3 4 5 6
转动惯量Kg.㎡    0.13 0.19 0.27 0.37 0.56 0.76 1.65 2.86 4.49 6.18 12.5 16.4 23.1 39.2 59.3 115 260 338
重量kg    23 27 33 39 55 66 106 140 185 213 330 379 453 616 775 1375 2145 2475



注:如需非标产品等乐清三丰传动亦可设计制造。
